電氣安全監控與管理系統
一、概述
本系統是基于GD201電氣安全監控與管理軟件平臺,以供配電系統電氣安全監控為功能核心,集成對照明、電梯、空調、供熱、給排水、制氧機、污水處理站等公共機電設備系統的監測,構建而成的一體化電氣安全監控與管理系統(即:智能醫院建筑設備管理系統),實現醫院建筑設備的安全狀態、運行工況及能源使用狀況的集中監視,確保各類設備系統運行穩定、安全可靠并達到節能環保的管理要求。
二、系統結構

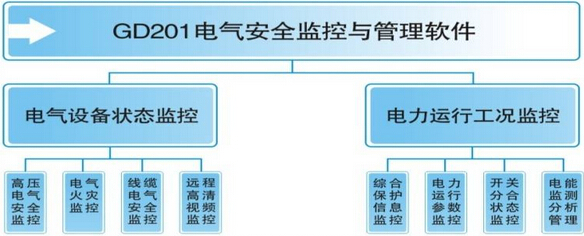

電氣安全監控與管理系統由模塊化的綜合監控主機與智能化的探測終端,經無線/有線通信網絡連接而成的分布式一體化綜合監控系統。 系統軟件主要包括在線監測及故障診斷兩部分。在線監測模塊實現對電氣設備安全狀態及電力運行狀態的在線監測;故障診斷模塊實現電氣設備故障的綜合分析判斷、報警、定位。
功能組成上包括低壓電氣火災監控系統、高壓電氣安全監控系統、線纜電氣安全監控系統、用電設備監控、 配電站(所)視頻監控、電力監控與電能管理系統等子系統。

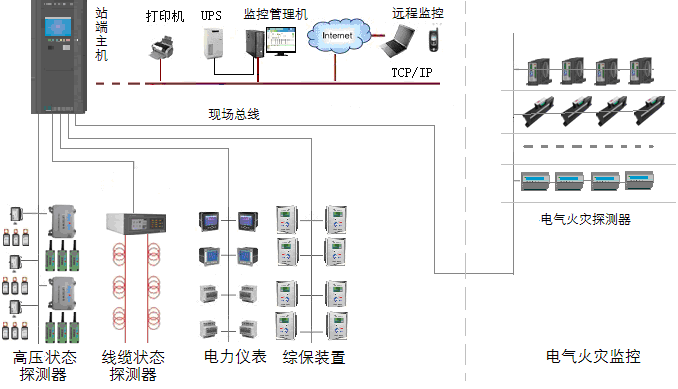

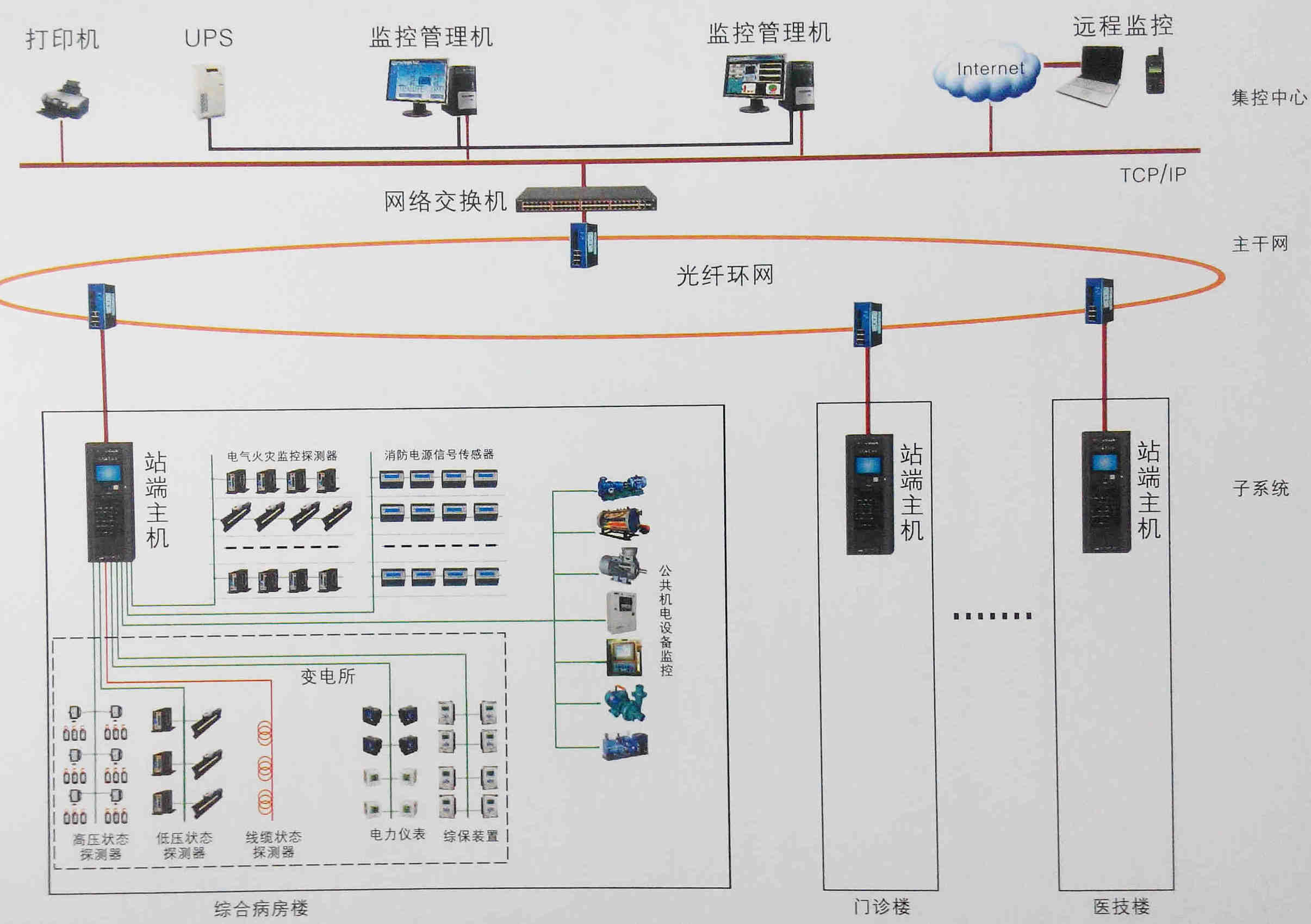

電氣安全監控與管理系統結構示意圖
三、系統功能
主要功能
1)、一體化實時監控
系統基于電氣安全監控與管理軟件平臺,實現對高低壓電氣設備狀態及電力運行工況的全方位一體化實時監控;
2)、綜合診斷分析
系統采用綜合故障診斷算法及專家?guī)煜到y(tǒng),基于電氣設備對應的電氣量及狀態量,實時計算出電氣設備安全狀態綜合系數—G3值;
系統根據G3值的大小、趨勢變化及閾值設定,判定設備安全狀態是否處于正常、預警及報警狀態;系統通過圖形界面提供G3值的數據信息、趨勢變化曲線、狀態圖形(綠—正常、橙色—預警、紅色—報警),并可及時查詢?cè)O(shè)備G3值對應的各基礎參量的大小及其故障診斷分析記錄報告;系統根據故障診斷信息,可提供狀態維修指導建議。
3)可視化報警保護
當系統診斷分析出故障異?;蚪邮盏浆F(xiàn)場報警事件時,立即發出多種方式的報警信號,及時通知值班人員排查處理;并根據故障的嚴重程度,可自動實現故障的隔離控制。
4)電能管理
基于現場采集的電能數據,實現電量的遠程自動抄錄及報表統計、分區統計、電能損耗的“環比”“同比”統計及趨勢分析等。
5)其他功能
系統提供標準化的硬件理和軟件接口,以滿足相關系統集成需求,可無縫集成其他廠家的智能設備與系統,包括連接門禁與環境監測探測器等,可擴展成一體化監控系統。
四、系統特點
1)開放性
a、系統可接入不同廠家的多種儀表與智能設備,通過監控軟件平臺的無縫集成,實現統一的在線監控與管理。
b、系統對外提供通信接口,以及信息的發布與共享服務,通過以太網實現與其他監控系統的網絡連接或遠程監控。
2)擴展性
a、容量可擴展:系統提供后續站(所)的整體在線擴展,以及檢測設備的在線增加,方便用戶的后期擴容。
b、功能可擴展:監控與管理軟件平臺可實現功能模塊的在線添加,方便用戶對不同設備監測項目的增減需要。
3)可開發性
系統具備二次開發功能,提供圖形編輯、數據定義與功能組態等功能,滿足用戶后期擴容和開放的功能實現。
4)靈活性
本系統平臺既可基于現有智能監測設備(如電力儀表等),先期構建小型的監控系統;也可根據不同階段的規劃和要求,進行靈活增配,即逐步投入、逐步擴展、逐步升級,*終構建一體化全方位的電氣安全綜合監控系統。
5)可靠性
本系統通過設立站端監控主機及光纖自愈環網等措施,充分保證系統運行的可靠性。
